Ansys HFSS
Best-In-Class 3D High Frequency Structure Simulation Software
안테나, 부품, 상호 연결, 커넥터, IC 및 PCB와 같은 고주파 전자 제품을 설계하고 시뮬레이션하기 위한 다목적 3D 전자파(EM) 시뮬레이션 소프트웨어
RF 및 무선 설계를 위한 3D Electromagnetic Field Simulator
Ansys HFSS는 안테나, 안테나 어레이, RF 또는 마이크로파 부품, 고속 상호 연결, 필터, 커넥터, IC 패키지 및 인쇄 회로 기판과 같은 고주파 전자 제품을 설계하고 시뮬레이션하기 위한 3D 전자기(EM) 시뮬레이션 소프트웨어입니다.
전 세계 엔지니어들은 Ansys HFSS 소프트웨어를 사용하여 통신 시스템, 첨단 운전자 지원 시스템(ADAS), 위성 및 사물인터넷(IoT) 제품에서 볼 수 있는 고주파, 고속 전자 장치를 설계합니다.
주요 사양
HFSS는 R&D 및 가상 설계 시제품을 위한 최고의 EM 도구입니다. 설계 주기 시간을 단축하고 제품의 신뢰성과 성능을 향상시킵니다.
- EMI/EMC 분석
- 복잡한 환경에서의 무선 주파수 간섭 (Radio Frequency Interference: RFI)
- 설치된 안테나 및 RF cosite 분석
- RF 시스템 및 회로 분석
- 신호 및 전력 무결성 분석
EMI/EMC 분석
Ansys Electronics Desktop을 통해 엔지니어는 Ansys 전자기 3D 및 2.5D 필드 솔버의 탁월한 정확도와 Ansys RF 옵션의 강력한 회로 및 시스템 레벨 솔루션을 손쉽게 결합하여 설계 주기 초기에 EMI 및 무선 주파수 문제(RFI)를 진단, 격리 및 제거할 수 있습니다.
사용자는 고급 전자기장 솔버가 포함된 Electronics Desktop의 원활한 워크플로우를 활용하고 이를 전력 회로 시뮬레이터에 동적으로 연결하여 전기 장치의 EMI/EMC 성능을 예측할 수 있습니다. 이러한 통합 워크플로우는 반복적인 설계 반복과 비용이 많이 드는 반복적인 EMC 인증 테스트를 방지합니다. 다양한 전자기 문제를 해결하기 위한 여러 EM 솔버와 Electronics Desktop의 회로 시뮬레이터는 엔지니어가 전기 장치의 전체 성능을 평가하고 간섭 없는 설계를 생성하는 데 도움이 됩니다. 이러한 다양한 문제는 방사 및 전도 방출, 감수성, 누화, RF 디센스, RF 공존, cosite, 정전기 방전, EFT(Electric Fast Transients), 버스트, 낙뢰 효과, 고강도 필드(HIRF), 방사선 위험(RADHAZ)에 이르기까지 다양합니다. , EEE(전자기 환경 영향), EMP(전자기 펄스)를 차폐 효과 및 기타 EMC 애플리케이션에 적용합니다.
복잡한 환경의 무선 주파수 간섭(RFI)
EMIT는 Ansys HFSS와 협력하여 설치된 안테나-안테나 커플링을 모델링하기 위해 RF 시스템 간섭 분석과 동급 최고의 전자기 시뮬레이션을 결합합니다. 그 결과 다중 송신기와 수신기가 있는 다중 안테나 환경에서 RFI의 영향을 안정적으로 예측하는 완벽한 솔루션이 탄생했습니다.
EMIT의 강력한 분석 엔진은 비선형 시스템 구성 요소 효과를 포함한 모든 중요한 RF 상호 작용을 계산합니다. 복잡한 환경에서 RFI를 진단하는 것은 테스트 환경에서 수행하기 매우 어렵고 비용이 많이 들지만 EMIT의 동적 연결 결과 보기를 사용하면 간섭의 근본 원인을 그래픽 신호 역추적 및 진단 요약을 통해 신속하게 식별할 수 있습니다. 간섭 신호가 각 수신기로 가는 정확한 출처와 경로. 간섭의 원인이 밝혀지면 EMIT를 통해 최적의 솔루션에 도달하기 위해 다양한 RFI 완화 조치를 신속하게 평가할 수 있습니다. 새로운 HFSS/EMIT Datalink를 사용하면 HFSS에 설치된 안테나의 물리적 3D 모델에서 직접 EMIT에서 RFI 분석 모델을 생성할 수 있습니다. 이는 대규모 플랫폼 코사이트 간섭에서 전자 장치의 수신기 디센스에 이르는 RF 환경을 위한 완벽한 RFI 솔루션을 위한 완벽한 종단 간 워크플로를 제공합니다.
설치된 안테나 및 RF 코사이트 분석
Ansys HFSS에서 엔지니어는 고급 단위 셀 시뮬레이션을 통해 상호 결합, 어레이 격자 정의, 유한 어레이 에지 효과, 더미 요소 및 요소 블랭킹을 포함한 모든 전자기 효과가 있는 무한 및 유한 위상 어레이 안테나를 시뮬레이션할 수 있습니다.
여러가지 어레이 설계안은 모든 빔 스캔 조건에서 모든 요소의 입력 임피던스를 검사할 수 있습니다. 위상 배열 안테나 는 관심 있는 모든 스캔 조건에서 요소 일치(수동 또는 구동) 원거리 및 근거리 패턴 동작을 기반으로 요소, 하위 배열 또는 전체 배열 수준에서 성능을 위해 최적화할 수 있습니다. 무한 배열 모델링은 단위 셀 내에 배치된 하나 이상의 안테나 요소를 포함합니다. 셀은 필드를 미러링하기 위해 주변 벽에 주기적인 경계 조건을 포함하여 무한한 수의 요소를 생성합니다. 모든 상호 결합 효과를 포함하여 요소 스캔 임피던스 및 내장된 요소 방사 패턴을 계산할 수 있습니다. 이 방법은 특정 어레이 빔 조종 조건에서 발생할 수 있는 어레이 블라인드 스캔 각도를 예측하는 데 특히 유용합니다. 유한 배열 시뮬레이션 기술은 단위 셀과 함께 도메인 분해를 활용하여 대규모 유한 크기 배열에 대한 빠른 솔루션을 얻습니다. 이 기술을 사용하면 완전한 어레이 분석을 수행하여 모든 상호 결합, 스캔 임피던스, 요소 패턴, 어레이 패턴 및 어레이 에지 효과를 예측할 수 있습니다.
RF Systems and Circuits Analysis+
HFSS, 회로 및 RF 시스템 시뮬레이션 기술을 결합하면 RF, EMI/EMC및 기타 애플리케이션에 대한 전체 과정을 다루는 고성능 워크플로우가 생성됩니다.
여기에는 다중 간섭원이 있는 복잡한 RF 환경에서 RF 시스템 성능을 예측하기 위한 고유한 다중 충실도 접근법인 MIT가 포함됩니다. 한 MIT는 근본 원인 RFI 문제를 신속하게 식별하고 설계 주기 초기에 문제를 완화하는 데 필요한 진단 도구를 제공합니다.
신호 및 전력 무결성 분석 +
HFSS와 조합될 때, SI 회로는 PCB, 전자 패키지, 커넥터 및 기타 복잡한 전자 상호접속부에서의 감소된 타이밍 및 잡음 마진에 의해 야기되는 신호 무결성, 전력 무결성 및 EMI 문제를 분석하기 위해 사용될 수 있다.
HFSS (SI Circuits) 는 IC, 패키지, 커넥터 및 PCB에서 다이에서 다이로의 상호 연결 설계의 복잡도를 처리할 수 있습니다. 강력한 회로 및 시스템 시뮬레이션에 동적으로 링크된 HFSS 고급 전자기장 시뮬레이션 기능을 활용함으로써, 엔지니어들은 하드웨어에서 프로토타입을 구축하기 전에 고속 전자 제품의 성능을 이해할 수 있습니다.
암호화된 3D구성 요소
HFSS 3D Layout의 암호화된 3D 구성 요소 지원을 통해 기업은 형상 및 재료 속성과 같은 IP를 공개하지 않고도 상세한 구성 요소 설계(커넥터, 안테나, SMD 칩 커패시터)를 공유할 수 있습니다.
암호화된 HFSS 3D 구성 요소를 시뮬레이션하는 기능은 더 이상 정확도를 타협할 필요가 없음을 의미합니다. 설계자는 더 이상 회로 수준 구성 요소(예: S-parameter 모델) 대 실제 3D 모델을 사용하여 전체 시뮬레이션 정확도에 영향을 미칠 필요가 없습니다.
이를 통해 공급업체의 잠재 고객은 전체 시스템 설계에서 암호화된 3D 구성 요소를 사용할 수 있습니다. 최종 사용자는 통합의 결합 효과를 엄격하게 고려하는 동시에 공급업체의 설계 IP를 보호함으로써 결과의 유효성에 대해 더 많은 확신을 얻습니다. 또한 HFSS 및 최적의 정확도를 제공하는 적응형 메싱을 통해 암호화된 3D 구성요소에 대해 완전하고 타협하지 않는 시뮬레이션 충실도를 제공합니다.

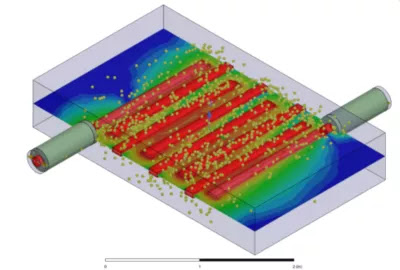

Multipaction
Ansys HFSS는 진공 상태에서 높은 전기장으로 인해 고장을 일으킬 수 있는 전자 현상을 해결하는 다중 분석으로 향상되어 5G 위성뿐만 아니라 항공 우주 애플리케이션을 위한 솔루션을 향상시킵니다.
HFSS 다중화 솔버는 PIC(Finite-Element Particle-in-Cell) 방법을 기반으로 합니다. HFSS는 주파수 영역 필드 솔루션의 후처리로 다중 분석을 제공합니다. 하전 입자 시뮬레이션을 위한 여기 및 경계 조건을 설정하는 몇 가지 단계를 통해 설계가 다중 분해 파괴 방지 표준을 충족하는지 여부를 확인할 수 있습니다.
